塑封机 YIE3120

YIE3120 Heat shrink machine

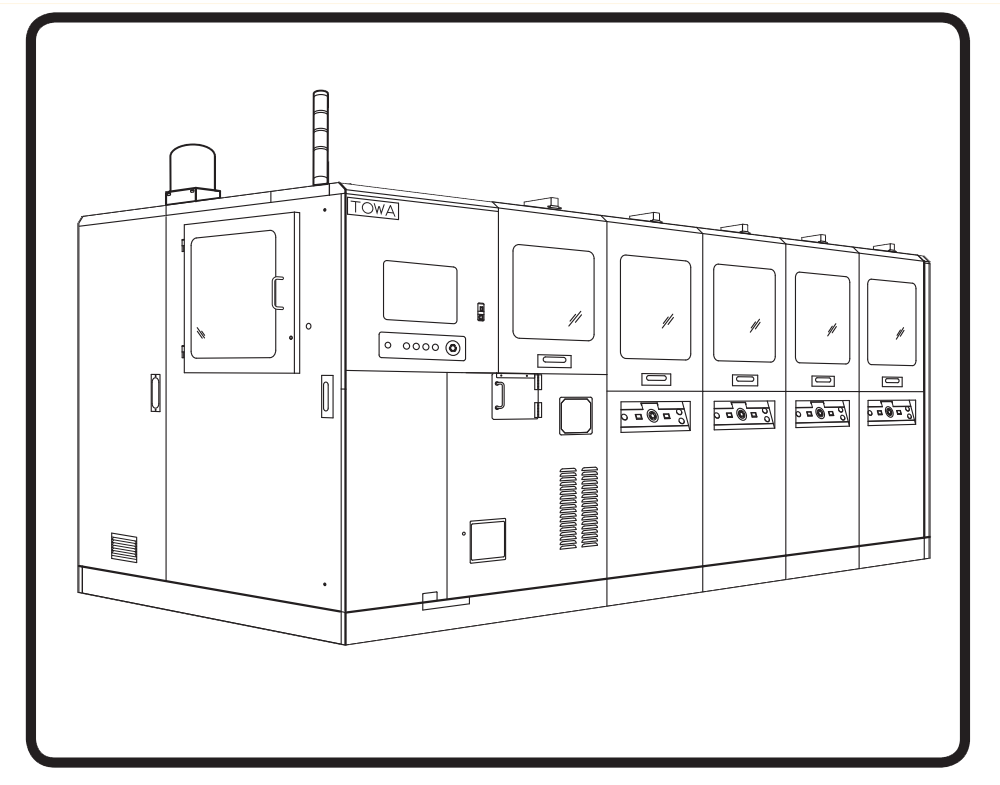

TOWA Y1E3120
TOWA Y1E3120

设备简介:

        YIE3120 是一款高性能的全自动光学外观检测系统,专为半导体晶圆、封装后芯片、PCB板及其他电子元件的外观缺陷检测而设计。该系统通过整合高分辨率多通道光学成像、先进照明技术和深度学习算法,实现对产品表面划痕、污染、破损、异物等缺陷的高速、高精度、全自动检测,是提升产品良率和生产质量的关键设备。

设备优势

    高精度与高检出率:采用高分辨率线阵/面阵相机和多角度环形光源,结合深度学习算法,能有效识别微米级缺陷,并显著降低误报率。

    极高的检测效率:高速运动平台与并行图像采集处理技术,实现远超人工的检测速度,满足在线全检的产能需求。

    卓越的稳定性与重复性:坚固的机械结构和精密的运动控制,确保检测条件的长期稳定,保证检测结果的可重复性和可靠性。

    强大的软件与分析功能:用户友好的软件界面支持便捷的检测程序编辑,并提供丰富的缺陷分类、统计分析和SPC数据导出功能,助力工艺改善。

    出色的灵活性:模块化设计使其能通过更换夹具和光学模块,快速适应不同尺寸和类型的产品检测需求。

配置及参数

项目参数
机型
YIE3120
适用产品晶圆 (最大300mm)、封装元件、PCB板等
检测精度最小可检测 3 µm 缺陷
相机系统高分辨率彩色面阵相机 + 高分辨率线阵扫描相机 (可选)
照明系统多角度LED环形光、同轴光、低角度光 (可编程控制)
运动平台精度± 5 µm
最大检测速度> 300 mm²/s (视检测精度要求而定)
设备尺寸 (W×D×H)约 1,500 mm × 1,800 mm × 2,000 mm
设备重量约 1,000 kg
电源要求AC200-240V (±10%), 50/60Hz, 单相/三相
气源要求0.5 - 0.7 MPa 洁净干燥空气 (若需气动组件)
是否全新二手设备
