K&S Series - Alloy Wire

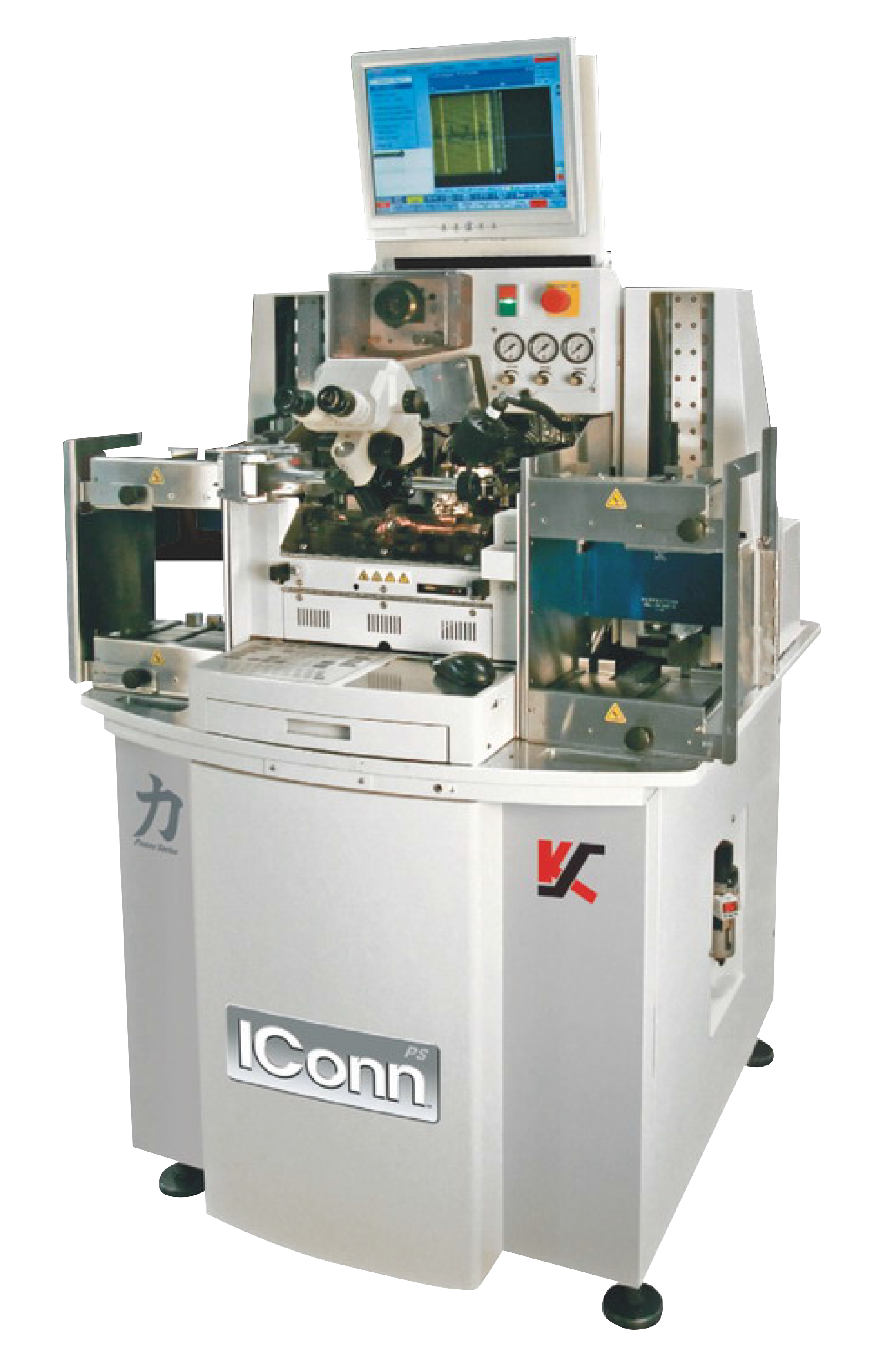

K&S-IConn
Conn机型基于新"力"系列产品平台，拥有最强劲的专为封装设备设计的X-Y-Z动作控制系统。是当今市场上速度最快的焊线机。更快的速度加上+/-2.0µm的精准率。焊接区域更广，可达X轴56mm，Y轴80mm。加宽的焊接区域节省了材料传送和图像对准功能设置的时间，从而大大提高焊接效率及产能。

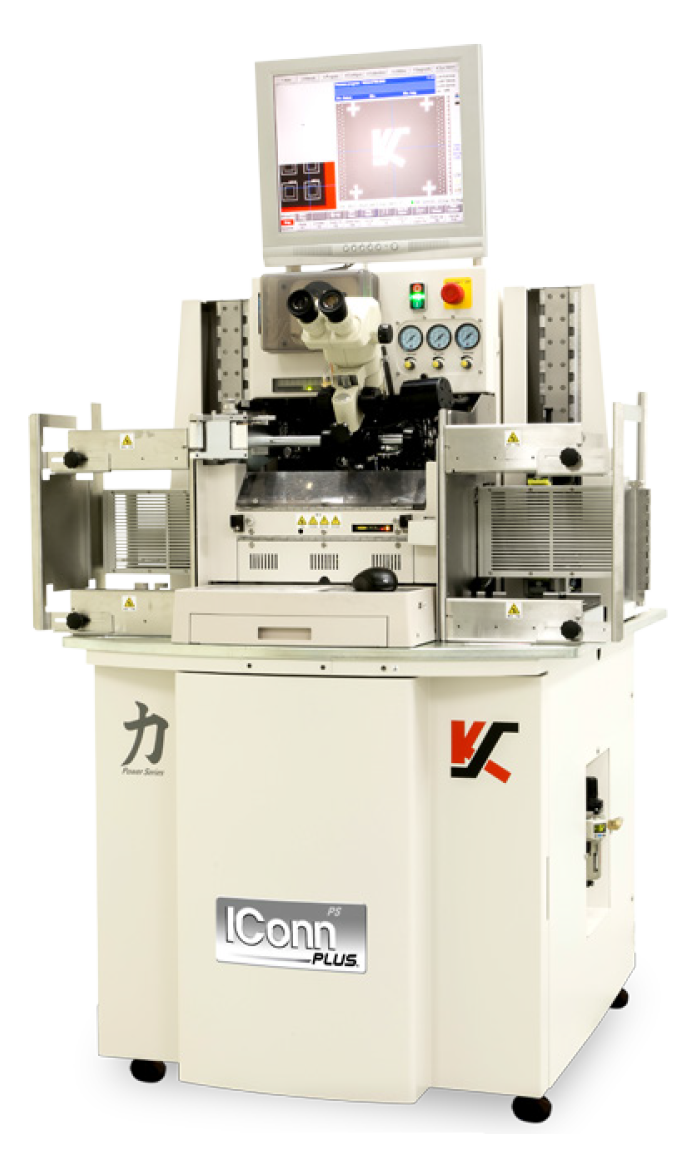

K&S-IConn_PLUS
IConnPS PLUS™ 是全自动焊线技术领域全新的尖端产品。凭借其升级和增强的子系统，它旨在提供您所需的一切能力——满足您当前以及未来的焊线需求。

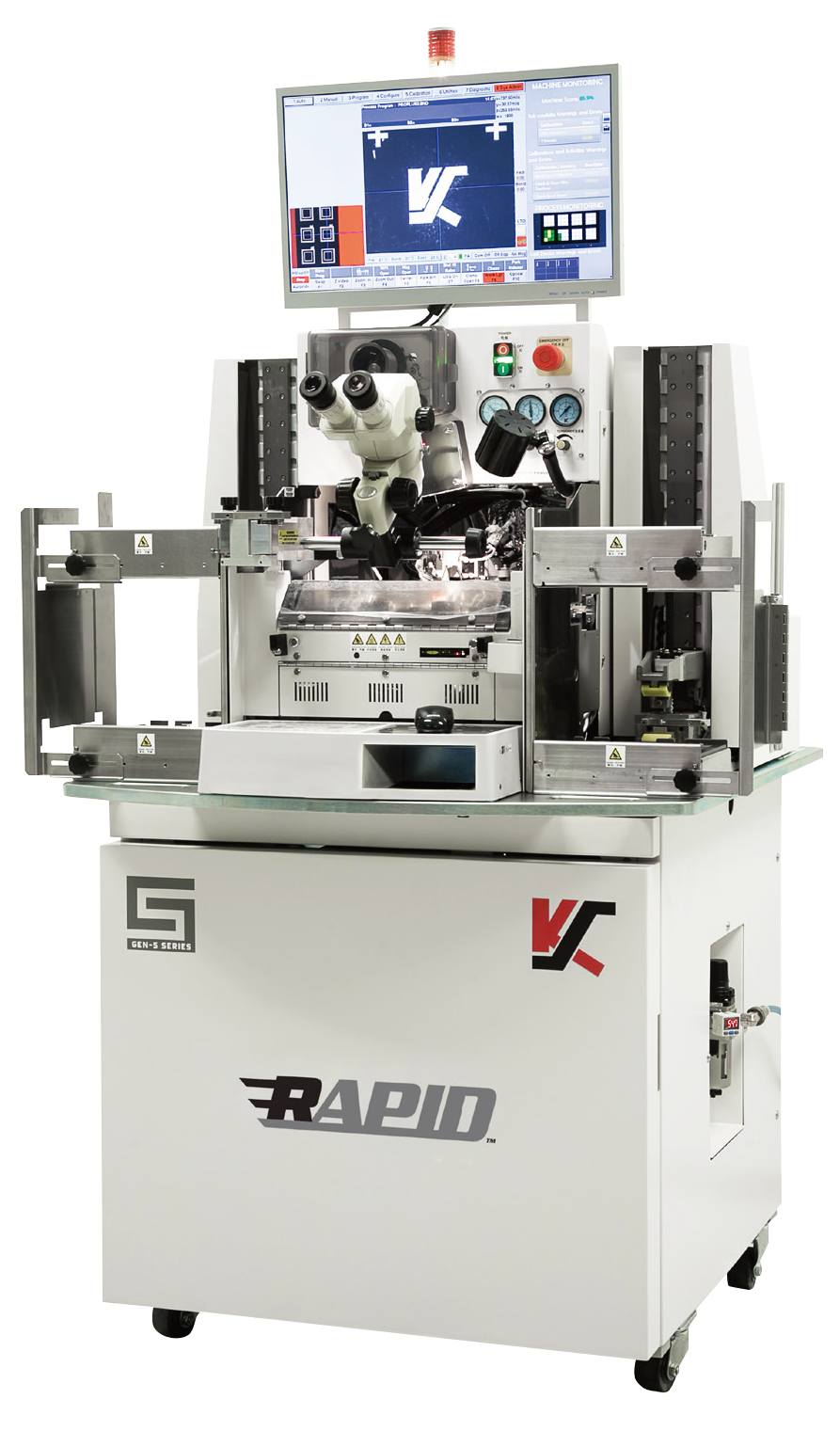

K&S-Rapid
RAPID"" 拥有更为优秀的工艺能力，高超的实时监控及诊断能力，为汽车应用和高性能、高可靠性的半导体应用带来最高品质和最高效的封装。RAPID™ 作为 GEN-S 系列自动焊线机之一，系列球焊机符合 RoHS Compliant，为工业4.0的实现提供了无限可能。
K&S-IConn
56mm x 80mm 超宽焊接区域
精确度：+/-2.0µm
X-Y-Z动作控制系统提高焊接速度
双频超声波转换能提供两种焊接频率
"力"系列高级线弧能够有效控制最后转折线弧高度
"力"系列低线弧使向前线弧高度控制在50µm以内
内置的工艺优化工具
自动BITS自主编教和优化
WAVI（带有可编程红蓝灯光的广角垂直照明系统）
备有2.5mm范围可编程自动聚焦调整机构以供选择
备有铜线焊接装置可供选择
K&S-IConn_PLUS
升级的控制系统，提供最新的可用技术。
+/- 2.0 µm 的精度。
高性能 X-Y-Z 运动控制系统。
双频换能器，允许为每次焊接选择两种频率。
Power Series Advanced Loop 技术，可严格控制最后转折点的线弧高度。
车载工艺优化工具。
1pF Auto-BITS 自动自学习和优化功能。
WAVI（广角垂直照明）系统，带有可编程的红蓝双色照明。
可编程对焦功能（可选），具有完整的 2.5 mm 对焦范围。
铜线焊线套件（可选）。
大区域（LA）升级套件（可选）。
K&S-Rapid
实时工艺和表现的监控
实时设备运行监控
先进的数据分析和追踪预见性维护监测和分析
加强的焊接后检测
| 项目 | 设备 | |||
|---|---|---|---|---|
| 机型 | K&S IConn | K&S IConn_PLUS | K&S Rapid | |
| 线焊能力 | 超微间距 | 35μm @ 3 sigma | 3.9 µm @ 3 sigma | 35 μm 同排焊盘间距 |
| 线径 | - | 0.6 mil 至 2.5 mil 铜线、银线或金线 注：铜线或银线焊接需要气体保护罩；线径大于 2.0 mil 的焊线需要粗线工具 | ||
| 线焊区域 | X轴：56mm Y轴：80mm | X轴：58 mm Y轴：80 mm | X轴：56 mm Y轴：80 mm (标准), 87 mm (增大), 90 mm (超大) | |
| 总焊接精度 | +/- 2.0μm | 2.0 µm @ 3 sigma | 2.0 μm @ 3 sigma | |
| 图形识别与处理系统 | 优化的视觉扫描引擎 CCD摄像机 两种光学放大选择（2x 和 6x） 高倍放大镜可通过编程调焦 | 逐行扫描视觉引擎 CCD 摄像机 双倍放大光学系统 (2x & 6x) 高倍放大可编程对焦（可选） | 先进的视觉扫描引擎 CCD 摄像 两倍视觉放大 (2x & 6x) 可编程的高倍放大镜聚焦 | |
| 标准用户程序 | “力”系列产品与K85其它线焊机程序兼容 KLoop: 升级至 KLoop4 ULL: 升级至 ULL4 | 与所有传统工艺兼容 Power Series Advanced Loop Power Series Low Loop | 与传统工艺兼容 ProBond, ProStitch 分段工艺 “力”系列先进线弧和低线弧 | |
| 可供选择的最佳程序 | “力”系列高级线弧程序 “力”系列低线弧程序 SSB, AccuBump, 25000焊线 | - | - | |
| 线弧能力（25.4μm线径） | 最大焊线长度 | 7.6mm | 使用 1.0 mil 金线：7.6 mm 使用 0.6 mil 金线：3.0 mm | 7.6 mm (对于 1.0 mil 焊线) 3.0 mm (对于 0.6 mil 焊线) |
| 最低线弧高度 | 100μm 标准和加工线弧 70μm 折叠和定向线弧 50μm “力”系列超低线弧 | 使用 Power Series Low Loop 超低线弧： 使用 0.6 mil 金线：4.0 mil | “力”系列低线弧的超低线弧：40 μm (对于 0.6 mil 焊线) | |
| 焊线摆幅 | 焊线长度小于 2.5mm: 25μm @ 3sigma 焊线长度大于 2.5mm: +/-1% 线径 @ 3sigma | 焊线长度 < 2.54 mm：25 µm @ 3 sigma 焊线长度 > 2.54 mm：±1% 焊线长度 @ 3 sigma | 焊线长度 < 2.54 mm: 25 μm @ 3 sigma 焊线长度 > 2.54 mm: ±1% 焊线长度 @ 3 sigma | |
| 品种切换时间 | 同一类型引线框 | 小于 4分钟(包括加热块、压板更换以及从磁盘载入程序所需的时间) | 小于 4分钟（包括加热块、压板更换、从磁盘加载程序） | 小于 4分钟(包括加热块、压板更换以及从磁盘载入程序所需的时间) |
| 不同类型引线框 | 小于 8分钟(包括引线框宽度和长度的变换、料盒尺寸变换、加热块、压板更换以及从磁盘载入程序所需的时间) | 小于 8分钟（包括引线框架宽度与长度更换、料盒尺寸更换、加热块、压板更换、从磁盘加载程序） | 小于 8分钟(包括引线框宽度和长度的变换、料盒尺寸变换、加热块、压板更换以及从磁盘载入程序所需的时间) | |
| KNet封装设备网络 | 实时监测设备状态 采集数据 本地或远程监控 | KNet PLUS - 通过实时监控设备问题，提高效率与生产力。它可本地或通过客户网络远程收集数据并控制工艺程序。请联系您的 K&S 销售代表以了解更多信息。 | 标配 - K&S Connect：能自动传输 RPM 生成的数据，以备追溯 选配 - KNet PLUS：有助于提高效率、产能和良品率，通过对设备状态进行实时监测，收集数据并进行本地或远程监控 | |
| 材料操作能力 | 材料处理能力 | 长度：90 至 300mm 宽度：15 至 92mm 厚度：0.10 至 1.1mm 焊接接下沉深度：可达 2.3mm | 长度：90 至 300 mm （短于 100 mm 的引线框架需选配注入器套件） 宽度：15 至 92 mm 厚度：0.10 至 1.1 mm 芯片焊盘下沉深度：最大 23 mm | 长度：90 至 300 mm (短于 100 mm 需要额外工具) 宽度：15 to 92 mm (标准) / 15 to 95 mm (增大) / 25 to 100 mm (超大) 厚度：0.10 至 0.9 mm (厚于 0.9 mm 需要额外工具) 焊接接口沉深度：可达 2.3 mm |
| 料盒尺寸 | 宽度：20 至 98mm 长度：127 至 305mm 高度：50 至 178mm 槽距：1.27 至 25mm 最大重量：5.22kg | 宽度：20 至 98 mm 长度：127 至 365 mm 高度：50 至 178 mm 槽距：1.27 至 25 mm 最大重量：5.22 kg | 宽度：20 至 101 mm 长度：127 至 305 mm 高度：50 至 178 mm 槽距：1.27 至 25 mm 最大重量：5.22 kg | |
| 人机界面 | 显示器 | 17"彩色液晶显示器 | 17英寸彩色液晶显示器 | 21.5英寸彩色 LCD 显示器 |
耐用的操作面板 | 用户界面友好，带有功能键、专属键和舒适的鼠标 | 功能键、专用按钮及用户友好型鼠标 | 用户界面友好，带有功能键、专属键和舒适的鼠标 | |
| 兼容性 | Maxim系列焊接程序与“力”系列线焊机兼容 | Power Series 焊接程序可向上兼容 IConn PLUS 机型 - 建议在新款焊线机上优化以获得最佳性能。 工艺程序不向下兼容。在新款焊线机上编辑的程序无法在旧款机型上运行。 | 与所有现有型号设备的标准工艺兼容 工艺程序无法向下兼容，新型设备上编辑的程序无法在旧型号设备上运行 | |
| 行业公认的用户界面 | 简易的下拉式菜单，焊线组群用彩色标出，易于编程和编辑 | 简易下拉菜单，焊线组彩色覆盖显示，便于编程与示教 | 易的下拉式菜单，焊线组件用彩色标出，易于编程和编辑 | |
| 设备工作要求 | 最小气压 | 3.52 kg/sq.cm. (50 psi) | 3.52 kg/cm² (60 psi) | 3.52 Kg/cm² (50 psi) |
| 额定空气消耗量（流量） | 185 升/分钟 @ 4.6 kg/sq.cm (6.5 CFH @ 65 psi) | 185 升/分钟 @ 4.6 kg/cm² (6.5 CFM @ 65 psi) | 185 升/分钟 @ 4.6 Kg/cm² (6.5 CFM @ 65 psi) | |
| 保护气体消耗量 (铜线/银线) | - | - | 最小 0.6 升/分钟 最大 1.5 升/分钟 一般 11 升/分钟 | |
| 输入电压 | 标准：200至 240 VAC: -15% 至 +10%，单向50/60 Hz (+/-3 Hz) 或：100 至 115 VAC: -15% 至 +10%，单向50/60 Hz (+/-3 Hz) | 标准：200 - 240 VAC；-15% 至 +10%；单相 50/60 Hz (± 3 Hz) 可选：100 - 115 VAC；-15% 至 +10%；单相 50/60 Hz (± 3 Hz) | 标准：200-240 VAC; -15% 至 +10%; 单相 50/60 Hz (±3 Hz) 或：100-115 VAC; -15% 至 +10%; 单相 50/60 Hz (±3 Hz) | |
| 额定耗电量 | 1.5 KVA (一般情况), 2.6 KVA (最大) | 1.5 KVA（额定），2.6 KVA（最大） | 1.5 KVA (一般情况下), 2.6 KVA (最大) | |
| 占地面积与重量 | 占地面积 | 889mm宽 x 990mm深 (35×39") | 889 mm 宽 x 1009 mm 深 (35" x 39.7") | 889mm 宽 x 1009mm 深 (35英寸 x 39.7英寸) |
| 重量（估计值） | 设备净重：556 Kg (1250 lbs) 设备加外包装箱：690 Kg (1520 lbs) | 设备：590 kg (1300 lbs) 设备带包装箱：670 kg (1477 lbs) | 设备净重：590 kg (1300 lbs) 设备加外包装箱：670 kg (1477 lbs) | |
| 是否全新 | 二手设备 | 二手设备 | 二手设备 | |
