ASM series Bonding machine

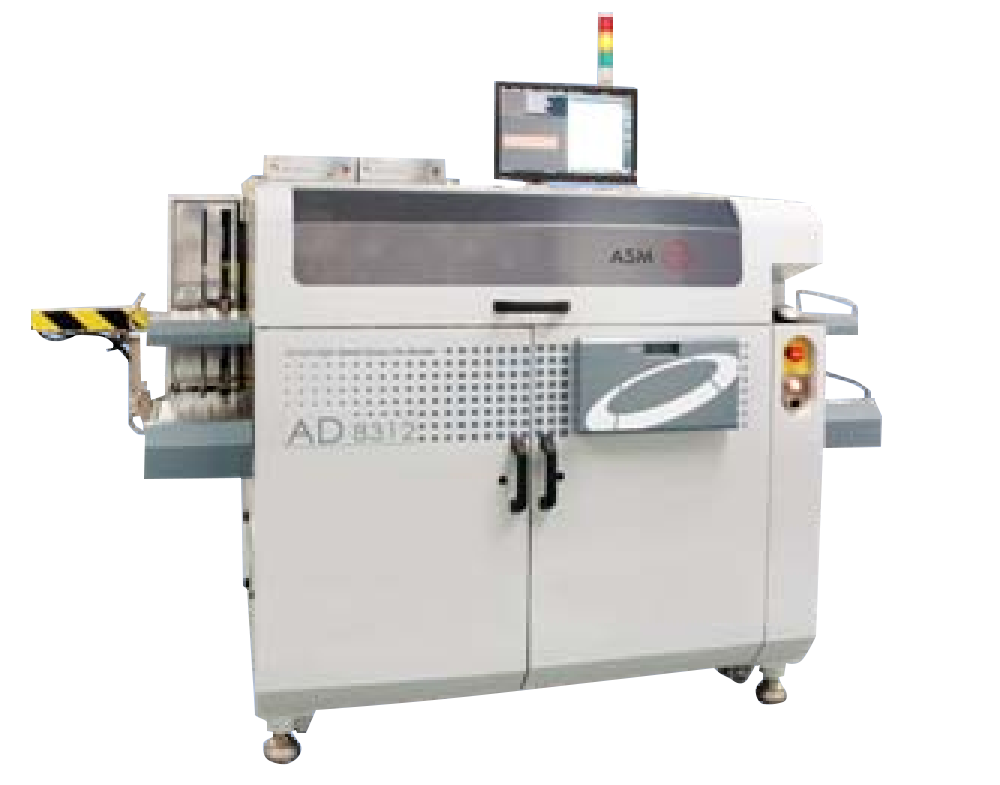

AD8312
高吞吐量
高速贴装
循环时间：200 ms
专利双解耦贴装头系统
双环氧树脂点胶/书写系统，进一步提升点胶速度
配备 Archerfish 点胶控制系统
卓越精度
卓越的贴装精度
XT 贴装精度：± 1 mil @ 3σ
由高精度直线电机系统驱动
通过旋转吸嘴贴装臂系统进一步优化 θ 角贴装精度
支持在不同位置进行多种检测算法

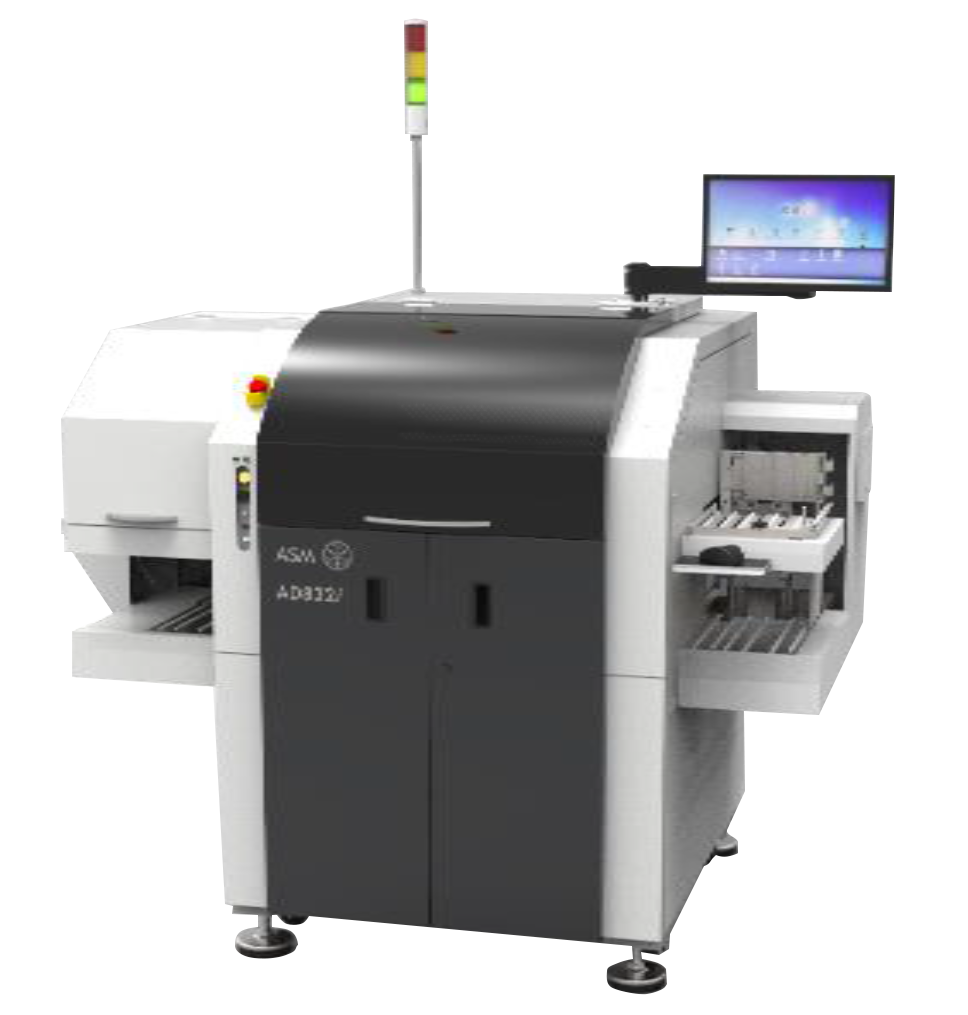

AD832i
AD832i是一部全自动高速银浆固晶机，专 为小型器件而设，可处理不同器件，例如: QFN、SOT、SOIC、SOP等。它能简易 又快速地进行器件转换，进一步减省停机 时间。拥有强大的系统及物料处理能力， AD832i必然是您8”(200mm)固晶工艺的 最佳选择。

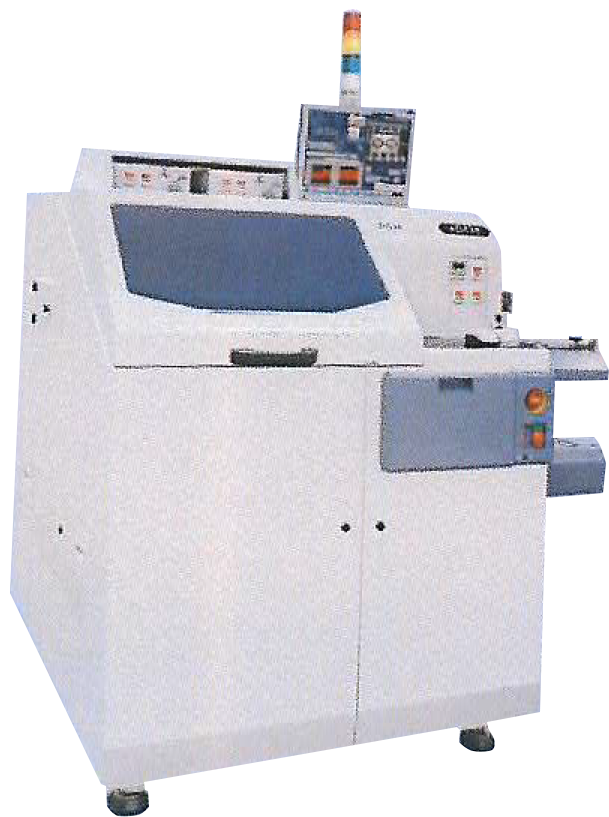

AD838
AD838 是一款自动高速环氧树脂芯片贴片机，可处理宽度达 4 英寸（101.6 毫米）的基板。 它在处理各种尺寸的 IC 和分立器件封装芯片方面具有高度灵活性。结合高精度直线电机驱动系统、获专利的贴装头系统、双点胶系统和先进的检测系统，AD838 无疑是您芯片贴装工艺的不二之选。
AD8312
AD8312 专为先进的集成电路和分立器件封装而设计，为全方位的集成电路和分立器件应用提供高速自动环氧树脂芯片贴装解决方案。其高速贴装性能、±1 mil@3σ 的卓越精度以及 MS Windows® 操作系统，使得 AD8312 成为您集成电路和分立器件组装解决方案的理想选择。
AD832i
• 超卓的位置精确度: ±20 µm @ 3σ
• 超小尺寸点胶能力
• 6 mils超小型芯片处理能力
• 简易器件转换步骤
• 智能型银浆控制系统
• 专利焊头设计
• WBC 及DAF 处理能力
AD838
高速贴装：最高达 17,200 UPH*
采用专利设计
双解耦直线贴装头系统
支持双点胶系统，进一步提升点胶速度
适用于极高密度基板
基板宽度最高达 4 英寸（101.6 毫米）
支持在不同位置进行多种检测算法
由高精度直线电机驱动系统驱动
通过旋转吸嘴贴装臂系统（选配）进一步优化 θ 角贴装精度
| 项目 | 设备详情 | |||
|---|---|---|---|---|
| 机 型 | AD8312 | AD832i | AD838 | |
| 系统性能 | 循环时间 | 200 ms | 200 ms | |
| XY轴贴装精度 | ±1 mil (25.40 µm) @ 3σ | 标准模式 ±20 µm @ 3σ | ±1 mil (±25.4 µm) @ 3σ | |
| 芯片旋转精度 | ±15 µm @ 3σ [适用于 0.40 mil 芯片尺寸] ±0.5° @ 3σ [适用于 0.40 mil 芯片尺寸] | 芯片尺寸≥1 mm±1˚@ 3σ# 芯片尺寸< 1 mm ±3˚@ 3σ# | ±1° @ 3σ | |
| 晶圆处理能力 | 芯片尺寸 | 标准：10 mil × 10 mil 至 400 mil × 400 mil 选配：6 mil × 6 mil 至 10 mil × 10 mil (0.152 mm × 0.152 mm 至 0.25 mm × 0.25 mm) | 标准 6 x 6 –200 x 200 mil² (0.15 x 0.15 –5.08 x 5.08 mm²) 选项 200 x 200 –394 x 394 mil² (5.08 x 5.08 –10 x 10 mm²) | 6 × 6 mil - 400 × 400 mil (0.15 × 0.15 mm - 10.16 × 10.16 mm) |
| 芯片厚度 | - | 标准 0.075 –1 mm (3 –40 mil) 选项 最薄0.05 mm (2 mil) | - | |
| 基板尺寸 | 长度 | 标准：12 英寸 (300 mm) 选配：4 英寸 (100 mm) / 8 英寸 (200 mm) | 6.30” –11.81” (160 –300 mm) | 4.33英寸 - 10.24英寸 (110 - 260 mm) |
| 宽度 | 长度：4.00 英寸 - 11.80 英寸 (100 - 300 mm) 宽度：0.59 英寸 - 4.00 英寸 (15 - 100 mm) | 标准 1.97” –4.02” (50 –102 mm) 选项 1.18” –1.97” (30 –50 mm) | 0.47英寸 - 4.00英寸 (12 - 101.60 mm) | |
| 厚度 | 标准：4 - 31 mil (0.1 - 0.8 mm) 选配：31 - 78 mil (0.8 - 2.0 mm) | 4.72 –30 mil (0.12 –0.76 mm) | 4 - 39 mil (0.10 - 1 mm) | |
| 料盒尺寸 | 长度 | 长度：4.33 英寸 - 12.20 英寸 (110 - 310 mm) | 6.30” –12.20” (160 –310 mm) | 5.12英寸 - 11英寸 (130 - 280 mm) |
| 宽度 | 宽度：0.80 英寸 - 4.33 英寸 (20 - 110 mm) | 1.38” –4.72” (35 –120 mm) | 0.63英寸 - 4.72英寸 (16 - 120 mm) | |
| 高度 | 高度：2.70 英寸 - 6.00 英寸 (70 - 153 mm) | 2.68” –7.48” (68 –190 mm) | 2.68英寸 - 7.48英寸 (68 - 190 mm) | |
| 贴装头系统 | 贴装力 | 30 - 2,000 克 | 30 - 300 克 (可编程) | |
| 晶圆系统 | 晶圆尺寸 | - | 标准 8"(200 mm) 选项 5” (127 mm), 6” (150 mm) | 8英寸 (203.20 mm) (标准) |
| 工作台系统 | 轨道宽度 | - | - | 0.47英寸 - 4.00英寸 (12 - 101.60 mm) |
| 加热砧座(选项) | - | 最高200˚C | - | |
| 焊头系统 | 固晶压力(可程控) | - | 标准 10 –300 g 选项 最大3000 g | - |
| 图像识别系统 | 固晶位置 | - | HDOA (ASMPT内部研发的图像识别系统) | - |
| 图案识别系统 | PR系统 | 256 灰度等级 | - | 256 灰度等级 |
| 定位精度 | ± 1/4 像素 | - | ±1/4 像素 | |
| 角度精度 | - | - | ±0.1° | |
| 所需设施 | 电压 | 110 / 200 / 220 / 240 VAC | 110 -240 VAC (单相) | 110 / 200 / 220 / 240 VAC |
| 频率 | 50/60 Hz (出厂预设) | 50 / 60 Hz | 50/60 Hz (工厂预设) | |
| 压缩空气 | 最小 89 PSI (6 bar) | 压缩空气压力 最小87 PSI (6 bars) 压缩空气流量415 LPM @ 6 bars 压缩空气入口数量2 (Ø10 mm 胶喉外径) | 最小 71 PSI (5 bar) | |
| 功耗 | 约 3,000 瓦 | 1,600 W | 约 2,500 瓦 | |
| 尺寸 (宽 × 深 × 高)与重量 | 不含输入料盒 | 69英寸 × 58英寸 × 82英寸 (1,740 mm × 1,465 mm × 2,083 mm) | 77.6” x 53.1” x 86.2” | 53英寸 × 49英寸 × 82英寸 |
| 含输入料盒 | 92英寸 × 58英寸 × 82英寸 (2,390 mm × 1,465 mm × 2,083 mm) | (1,970 x 1,350 x 2,190 mm) | 71英寸 × 49英寸 × 82英寸 | |
| 净重 | 约 3,960 磅 (1,800 kg) | 3,410 lb(1,550 kg) | 约 2,970 磅 (1,350 kg) | |
| 是否全新 | 二手设备 | 二手设备 | 二手设备 | |
