切割机 DFD系列

DFD Series Cutting Machines

设备介绍

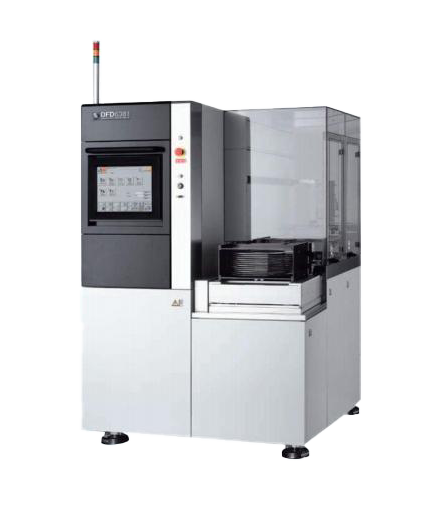

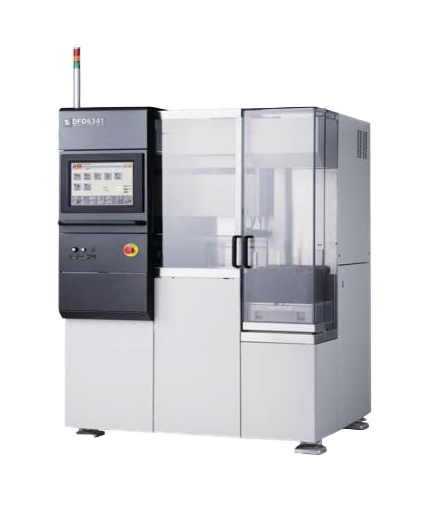

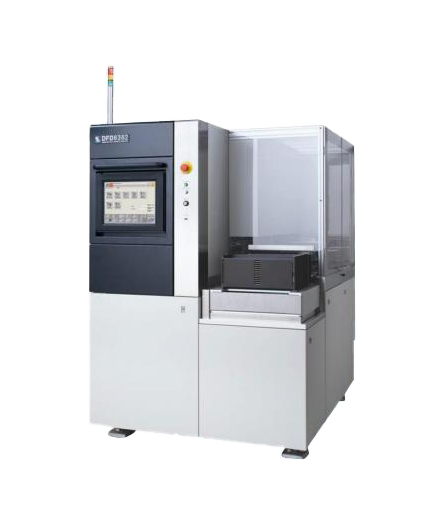

W系列切割机：DFD6362、DFD6361、DFD6341

功能齐全，更加先進的300 mm切割，追求高生产效率的ø300mm切割机

设备特点

提高生产效率、稳定的加工品质

引入提高產 能效率的技術

配置及参数

项目项目/单位设备详情
机    型
DFD6362DFD6361DFD6341
分    类1.2、1.8 kW，高速旋转型2.2 kW1.2、1.8 kW型号2.2 kW1.2、1.8 kW，高速旋转型2.2 kW
工件尺寸/mm 300 300”
X轴切割范围/mm310310210
切割速度/mm/sec0.1 - 1,0000.1 - 6000.1 - 1,000
Y1-Y2轴切割范围/mm310310210
分度步距/mm0.00010.00010.0001
分度定位精度/mm(单向误差)0.002/50.002/310 (单向误差0.002/5)0.002/210 (单向误差) 0.002/5
Z轴最大行程/mm14.7 (适用于 <math xmlns="http://www.w3.org/1998/Math/MathML">�</math> 2" 刀片)14.9 (适用于 <math xmlns="http://www.w3.org/1998/Math/MathML">�</math> 3" 刀片)14.7 (适用于 <math xmlns="http://www.w3.org/1998/Math/MathML">�</math> 2" 刀片)14.9 (适用于 <math xmlns="http://www.w3.org/1998/Math/MathML">�</math> 3" 刀片)

19.22 (适用于 <math xmlns="http://www.w3.org/1998/Math/MathML">�2</math>” 刀片)

19.9 (适用于 <math xmlns="http://www.w3.org/1998/Math/MathML">�2</math>” 刀片)
移动分辨率/mm0.000050.000050.00005
重复定位精度/mm0.0010.0010.001
θ轴最大旋转角度/deg

380

380


380
主轴额定扭矩/N·m

0.19 (1.2 kW，高速旋转型)
0.286 (1.8 kW)

0.7

0.19 (1.2 kW)
0.29 (1.8 kW)

0.7

0.19 (1.2 kW/高速旋转型)
0.286 (1.8 kW)

0.7
转速范围/min<math xmlns="http://www.w3.org/1998/Math/MathML">−1</math>

6,000 - 60,000 (1.2 kW/1.8 kW)
20,000 - 80,000 (高速旋转型)

3,000 - 30,0006,000 - 60,0003,000 - 30,0006,000 - 60,000 (1.2 kW/1.8 kW)
20,000 - 80,000 (高速旋转型)		3,000 - 30,000
机器尺寸(宽×深×高)/mm1,200 × 1,550 × 1,8001,200 × 1,550 × 1,8001,180 × 1,080 × 1,820
机器重量/kg约 2,050约 2,050约 1,500
是否全新二手设备二手设备二手设备
